Motorradelektrik

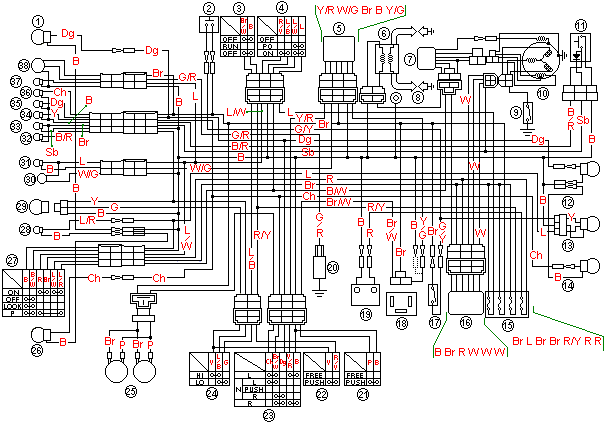

Bauteile: Farbkodierung:
1. rechte vordere Blinkleuchte
2. Bremslichtschalter vorne
3. Unterbrechungsschalter
4. Beleuchtungsschalter
5. Ausschalteinheit
6. Zündspule
7. CDI Einheit
8. Masse (Rahmen)
9. Leerlaufschalter
10.Wechselstrommagnetzünder
      (Anm. auch Lichtmaschine)
11.Ölstandanzeige
12.rechte hintere Blinkleuchte
13.Schluss/Bremsleuchte
14.linke hintere Blinkleuchte
15.Sicherung
16.Regler/Gleichrichter
17.Motorstoppschalter
18.Blinkrelais
19.Batterie
20.Thermofühler
21.Hupenschalter
22.Überholungsschalter
      (Anm. Lichthupe)
23.Blinkerschalter
24.Aufblendschalter
25.Signalhorn
26.linke vordere Blinkleuchte
27.Zündschloß
28.Positionslampe
29.Scheinwerfer
30.Zungenschalter
31.Instrumentenbeleuchtung
32.Ölwarnleuchte
33.Leerlaufkontrolleuchte
34.Fernlicht
35.Blinkleuchte
36.Blinkleuchte
37.Instrumentenbeleuchtung
38.Temperaturanzeige
Dg Dunkelgrün
Ch Dunkelbraun
Sb Himmelblau
Br Braun
L Blau
Y Gelb
B Schwarz
G Grün
R Rot
P Rosa
W Weiß
B/R Schwarz/Rot
B/W Schwarz/Weiß
G/Y Grün/Gelb
G/W Grün/Weiß
Br/W Braun/Weiß
Y/W Gelb/Weiß
L/W Blau/Weiß
W/R Weiß/Rot
R/Y Rot/Gelb
L/R Blau /Rot
G/R Grün/Rot
L/B Blau/Schwarz
Y/G Gelb/Grün
Y/B Gelb/Schwarz

weiter
